◇　ダイハツコンパクトナビゲーションII　◇

　ダイハツまたはトヨタディーラにて電気配線図を見たわけではないので、間違っている可能性があります。また、本ページを参考にして起きた事故についての一切の責任を持ちませんのであらかじめご了承願います。

※等長フォントでご覧下さい。

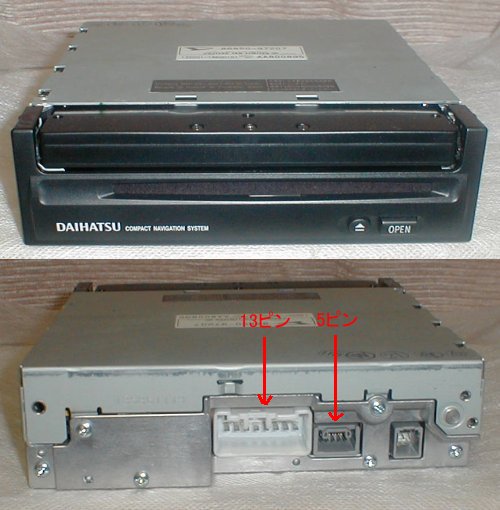

　◆13ピン

　| 1| 2|  |  |  | 3| 4| 5|
　| 6| 7| 8| 9|10|11|12|13|

　１：常時電源
　６：アクセサリ
　７：イルミネーション
　11：アース

　◆5ピン(トヨタ、イクリプス標準コネクタです)

　|1|2|3|4|5|

　１：リバース
　３：車速
　５：パーキング

◆
